廠家在繪制沖壓件模具零件會有什么要求

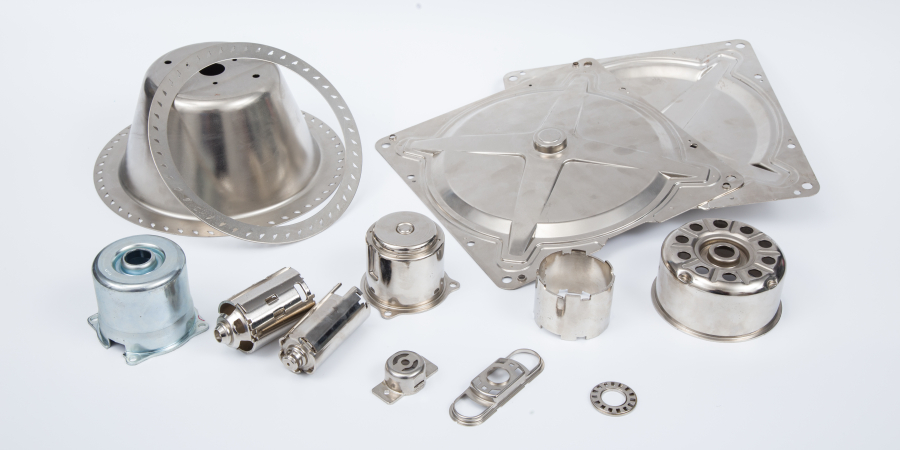

       五金沖壓件加工廠，加工各種五金沖壓件，不銹鋼沖壓件。機械配件等。五金沖壓件加工前要先規劃配套的模具。模具零件圖，要求專業的人員規劃畫制，下面來看一下，五金沖壓件模具零件圖制作的一些要求都有什么？

       1、五金沖壓件模具零件圖的視圖需正確而充沛：所選的視圖應充沛而準確地表明出零件內部和外部的結構形狀和尺度大小，而且視圖的數量應為最少。

       2、圖形要制作完整：畫沖壓件模具零件圖的目的是為了反映零件的結構，為加工該零件提供圖示闡明。全部非標準件或雖是標準件但仍需進一步加工的零件均需制作零件圖。有些零件雖是標準件，但仍需要在上面加工漏料孔、螺釘過孔及銷釘孔等，因而要畫沖壓件模具零件圖。導柱、導套及螺銷釘?shù)攘慵菢?biāo)準件也不需進一步加工，因而能夠不畫零件圖。       3、五金沖壓件模具零件圖的視圖要安置正確：為確保制作零件圖正確，主張按安裝方位畫零件圖，而軸類零件按加工方位（一般軸心線為水平安置）畫零件圖。安裝圖上該零件的主視圖反映了厚度方向的結構，俯視圖則為原平面內的結構情況。

       4、標示尺度要正確：所有的合作尺度及精度要求較高的尺度都應標示公差。五金沖壓件模具零件在安裝過程中需要加工的尺度應標示在安裝圖上，若有必要在零件圖上標示時，應在有關尺度近旁標明。當安裝需要留必定的安裝余量時，可在零件圖上標示出安裝鏈補償量及安裝后所要求的合作尺度、公差和表面粗糙度。

       5、要滿意相應的技能要求：但凡用符號或在圖樣中不便于表明，而在制作時又有必要確保的條件和要求都應在技能條件中注明，而且其內容跟著不同的五金沖壓件零件、不同的要求及不同的加工方法而不同。
